OCM-IIL多功能異型元件插件機OCM-II

80's電子工業有了AI革命

90's電子工業又有了SMT貼裝革命

今天，東舜OCM（多功能異型元件插件機）的誕生

引領電子工業的新一代革命

1、模塊化設計，換線方便省時，提高效率； 2、元件準確插裝，保證質量、降低成本； 3、貼片機軟件基礎，人機智能操作界面； 4、預設各類元器件資料，元件庫中靈活調用； 5、供料器嵌入式設計，不占機外空間； 6、數據化管理，避免人為失誤； 7、具備壓力感應功能，自動識別引腳提高實插品質； 8、自動識別元件極性功能，避免元件插反； 9、IC引腳成型功能，節省二次投資； 10、強大軟件管理、遠程監控等的工業4.0模式。

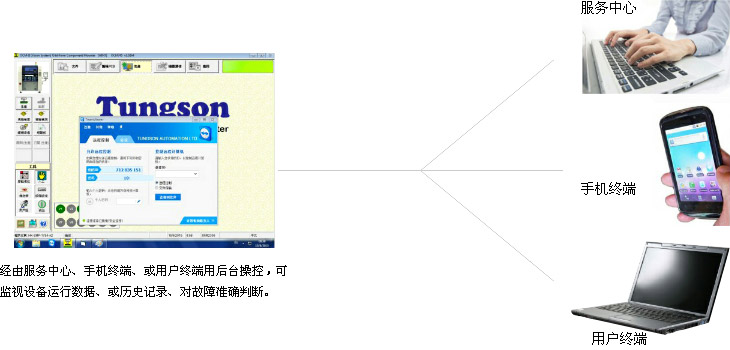

遠程操作與監控

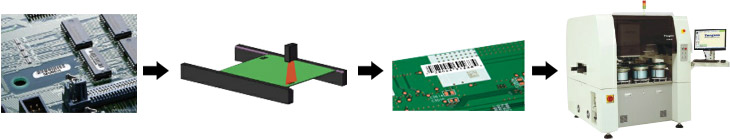

條碼自動識別系統

進板自動檢查PCB條碼，身份識別并排除錯板進入。

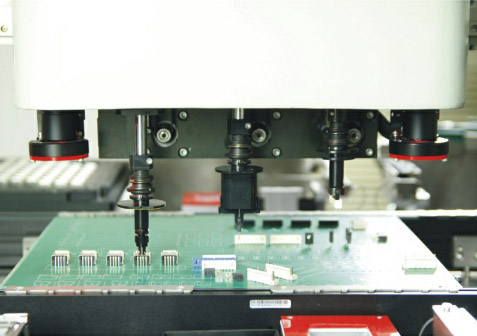

硬件和軟件

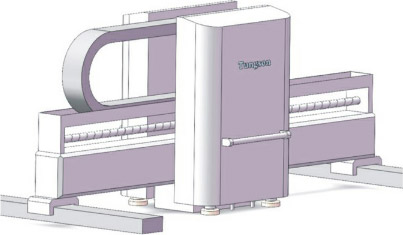

穩定可靠-原裝進口絲桿，松下伺服馬達等主要部件。

模塊化-東舜OCM-II的供料裝置更換方便、簡易、快捷， 　　　 ◆更換一套供料器裝置只須2分鐘； 　　　 ◆快拔接頭設計，吸嘴或氣動手指更換僅需20秒； 　　　 ◆供料器裝配了通信連接針座，即插即用； 　　　 ◆換線時間比同類型機械裝少80%； 　　　 ◆可切換成散裝、帶裝、管裝、盤裝供料站； 　　　 ◆內置直流電源系統，防止人員操作不當?shù)陌踩鹿省?/td>

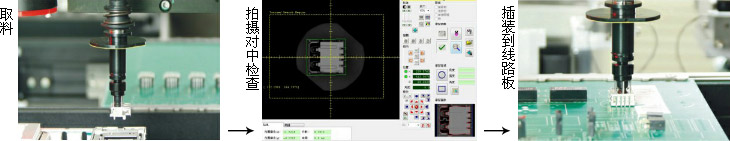

對中系統-高精度的引腳對中識別、和元器件本身外形分析功能，完整實現異形元器件精密插裝。

軟件- ◆CHP系統可實時監控生產周期、效率等的各種生產狀況； 　　　 ◆自動研發MT-6D系統，一體化數控12個振動源幅的參數； 　　　 ◆PCB拼板的參考點和坐標復制簡便，大幅降低編程時間； 　　　 ◆具備PCB壞板識別功能，避免浪費元件材料； 　　　 ◆可利用離線編程（*1），預設生產線供料配置和插裝模式； 　　　 ◆PPVC程式模擬功能，對插裝分布、移動路線、作預祝審核。

取料工具

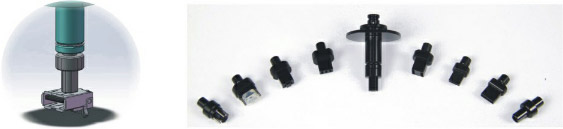

吸嘴-吸嘴折裝方便，適用于多種異形元器件的取件，特別是在一機多用時，吸嘴更換快捷，轉線效率高。

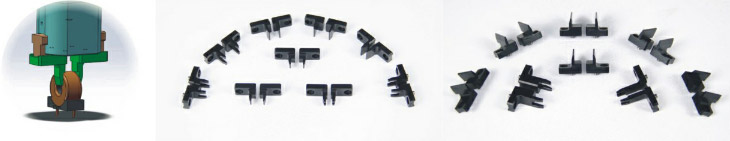

氣動手指-東舜自行研發的氣動手指拆裝方便，適用于多種異型元器件的抓取，兼容性強、穩定可靠。

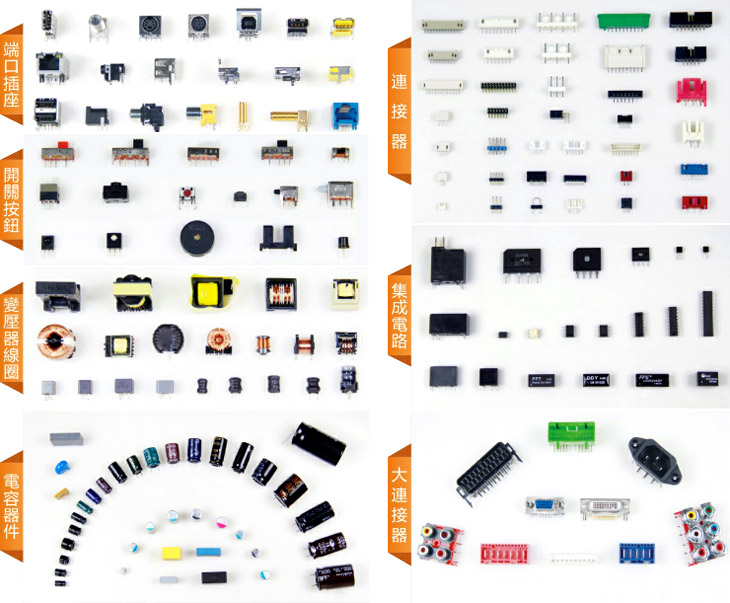

可插裝物料

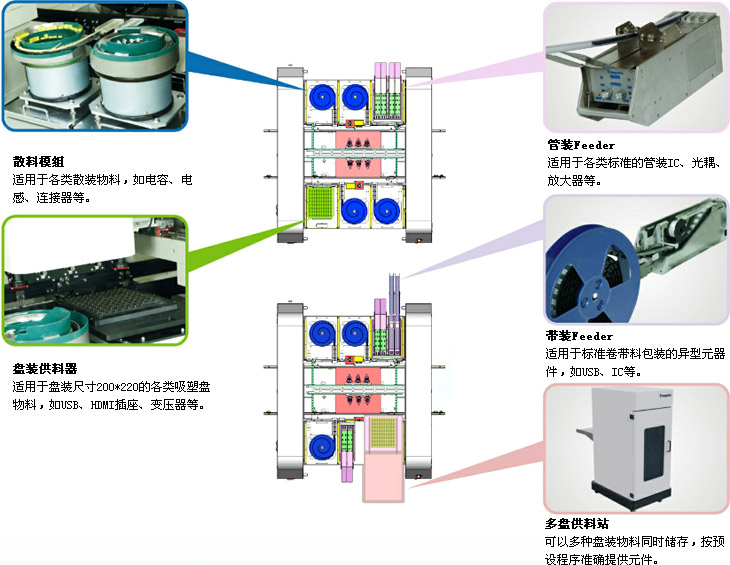

供料系統多種選配

生產線組合參考

備注：*1=選配項　*2=研發中項目　*3=條件限制　*4=不含信號塔燈、監控器、鍵鼠托盤
